| Nome da marca: | DONGJIAXIN |
| Número do modelo: | 、 YTTWY DE YTTW |
| Quantidade mínima: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L/C, T/T, Western Union, MoneyGram |
| Capacidade de fornecimento: | 100KM/WEEK |
Norma JG/T313-2014 para a indústria da construção da República Popular da China "Cabos e terminais de isolamento mineral e inorgânicos de tensão nominal 0,6/1kv sob bobinas metálicas"
3Aplicação
É principalmente adequado para edifícios de grande altura, locais de entretenimento e numerosos projectos de construção que exigem alta qualidade e segurança em grandes cidades com uma tensão nominal de 750V.Em caso de incêndioA energia não será cortada e a segurança será alcançada.

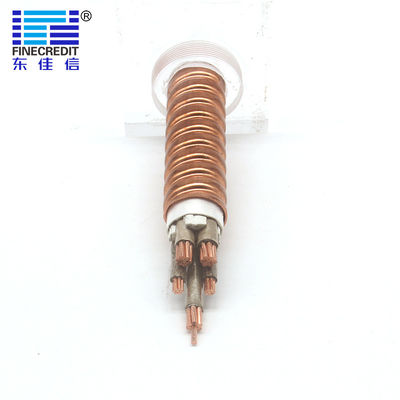

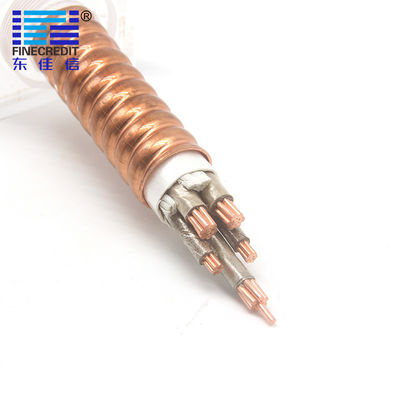

4Gráfico da estrutura do cabo.
1. Núcleo único
| Seção transversal do condutor ((mm2) | Estrutura do condutor | Espessura de isolamento ((mm) | Espessura da bainha de cobre ((mm) | Diâmetro aproximado do cabo ((mm) | Resistência máxima do condutor a 20°C (Ω/km) |
| 1 × 10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1 × 16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1 × 25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1 × 35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1 × 50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1 × 70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1 × 95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1 × 120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1 × 150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1×185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1 × 240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1 × 300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1 × 400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 Núcleo e 3 Núcleo
| Seção transversal do condutor ((mm2) | Estrutura do condutor | Espessura de isolamento ((mm) | Espessura da bainha de cobre ((mm) | Diâmetro aproximado do cabo ((mm) | Resistência máxima do condutor a 20°C (Ω/km) |
| Dois por um.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| Dois por dois.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2×4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2 × 10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2×16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2×70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2×95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| 3x1.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| Três vezes dois.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3 × 4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3 × 6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3 × 10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3×16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3×35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3 × 70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3×95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3×150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 Núcleo e 5 Núcleo
| Seção transversal do condutor ((mm2) | Estrutura do condutor | Espessura de isolamento ((mm) | Espessura da bainha de cobre ((mm) | Diâmetro aproximado do cabo ((mm) | Resistência máxima do condutor a 20°C (Ω/km) |
| 4x1.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| Quatro por dois.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4×4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4×6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4 × 10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4×70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4×95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4×150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| 5x1.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| 5x2.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5 × 10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5×16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5×95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5×150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3 + 1Núcleo e Núcleo 3+2
| Seção transversal do condutor ((mm2) | Estrutura do condutor | Espessura de isolamento ((mm) | Espessura da bainha de cobre ((mm) | Diâmetro aproximado do cabo ((mm) | Resistência máxima do condutor a 20°C (Ω/km) |
| 3 vezes 2,5 + 1 vezes 1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3x4 + 1x2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3 × 6 + 1 × 4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3 × 10 + 1 × 6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3 × 16 + 1 × 10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3 × 25 + 1 × 16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3 × 35 + 1 × 16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3 × 50 + 1 × 25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3 × 70 + 1 × 35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3 × 95 + 1 × 50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3 × 120 + 1 × 70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3 × 150 + 1 × 70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3 vezes 2,5 + 2 vezes 1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3x4 + 2x2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3 × 6 + 2 × 4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3 × 10 + 2 × 6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3 × 16 + 2 × 10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3 × 25 + 2 × 16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3 × 35 + 2 × 16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3 × 50 + 2 × 25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3 × 70 + 2 × 35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3 × 95 + 2 × 50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3 × 120 + 2 × 70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3 × 150 + 2 × 70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4 + 1Núcleo
| Seção transversal do condutor ((mm2) | Estrutura do condutor | Espessura de isolamento ((mm) | Espessura da bainha de cobre ((mm) | Diâmetro aproximado do cabo ((mm) | Resistência máxima do condutor a 20°C (Ω/km) |
| Quatro vezes 2,5 mais um vezes um.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4x4 + 1x2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4 × 6 + 1 × 4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4 × 10 + 1 × 6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4 × 16 + 1 × 10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4 × 25 + 1 × 16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4 × 35 + 1 × 16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4 × 50 + 1 × 25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4 × 70 + 1 × 35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4 × 95 + 1 × 50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4 × 120 + 1 × 70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4 × 150 + 1 × 70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
De acordo com as normas nacionais,teste característico do método de ensaio de resistência ao fogo para fios e cabos,de acordo com a norma GB/12666.6,classe A,queima no fogo a uma temperatura de chama de 950°C,aplicar uma tensão de 750 V entre a fase e a fase e entre a fase e a bainha,deve resistir durante 90 minutos sem avaria.Classe B,queima no fogo com uma temperatura de chama de 750-800°C,aplica tensão de 750V entre fase e fase e entre fase e bainha,Deve resistir durante 90 minutos sem avarias..
De acordo com a norma BS6387, o cabo à prova de fogo flexível satisfaz os seguintes requisitos:
Classe A 650°C 3h
Classe B 750 °C 3h
Classe C 950°C 3h
Classe S 950°C 20min
JG/T 313-2014, BS 6387-2013
▼Opções de encomenda:
Para obter um orçamento / fornecimentos rápidos, certifique-se de que os seus pedidos e pedidos garantem os seguintes dados:
1 Norma internacional ou especial (ou a utilização exacta do cabo).
2 Tensão nominal.
3 Condutores de cobre ou alumínio.
4 Tamanho de cada condutor.
5 Material de isolamento: PVC XLPE ou outros.
6 Número e identificação dos condutores.
7 Outros requisitos.
8 Embalagem.
9 Tempo de entrega exigido.
10 Validade exigida.
Se tudo isto parecer um pouco técnico demais para si, por que não nos contacta?Esperamos ajudá-lo a identificar os melhores produtos para a sua aplicação específica e responder a quaisquer perguntas que possa ter.
Palavras chave: #Cable #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable #Aramouredcable #Mineralcable #aramoredcable #insulatedcable #coppercable
▼Informações da empresa:
35 anos de experiência em I & D, produção e venda de fios e cabos.
Investir 200 milhões para construir um parque industrial moderno, com uma área de 100.000 metros quadrados.
Laboratório CNAS, mais de 100 relatórios de testes.
Os produtos são amplamente utilizados em imóveis, apoio municipal, industrial, comunicações móveis, etc.
