| Lugar de origem: | CHINA |
|---|---|
| Marca: | DONGJIAXIN |
| Certificação: | ISO |
| Número do modelo: | 、 YTTWY DE YTTW |
| Quantidade de ordem mínima: | Negociável |
| Preço: | negotiable |
| Detalhes da embalagem: | Cilindro de madeira de aço, bobina na folha/cilindro |
| Tempo de entrega: | 7-15 dias de trabalho |
| Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 10000M/Day |
| Name modelo: | 、 YTTWY DE YTTW | Tipo do condutor: | de cobre recozido (núcleo encalhado) |
|---|---|---|---|
| Tamanho: | ² de 1.5~630mm | Taxa da tensão: | 0.6/1kV |
| Isolação: | Mica Tape + material mineral | Bainha: | Cobre ondulado |
| aplicação: | Aquecimento | Artigo: | chama - baixos cabos retardadores do fumo |
| Destacar: | Fio livre do halogênio metálico da bainha,Fio livre do halogênio de YTTW,Chama de RTTZ - cabo distribuidor de corrente retardador |
||

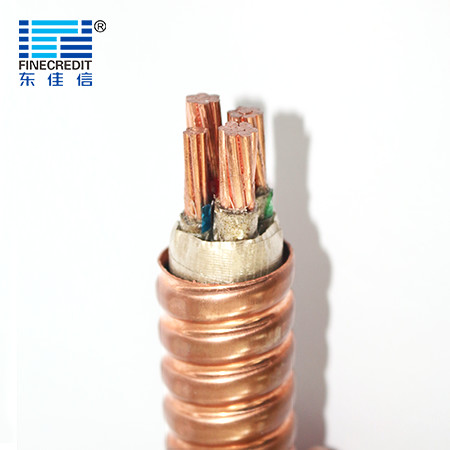

Cabo isolado mineral da resistência de fogo
YTTW, YTTWY, RTTW, cabos isolados minerais, MICC fogo - cabos resistentes, cabos de cobre isolados minerais, cabos isolados minerais das BS 6387, cabos isolados minerais de GB/T 34926-2017.
▼Cabo Featurers:
| — Chama - retardador — Altas temperaturas do funcionamento — LSOH Halogênio-livre — Grande força mecânica — Custo instalado competitivo — Lugares públicos |
Nossos cabos de DJX fornecem propriedades elétricas e à prova de fogo proeminentes, e são halogênio livre.
|
 |

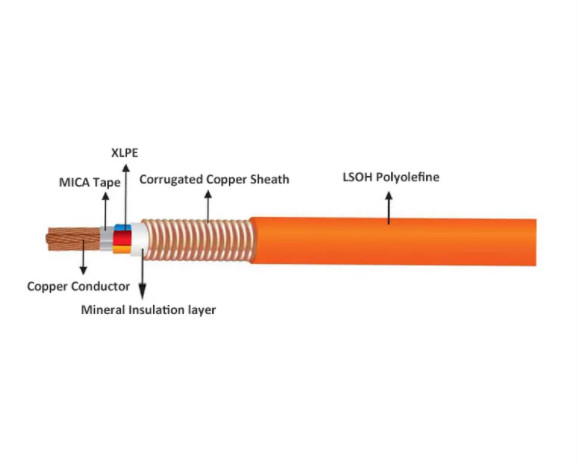

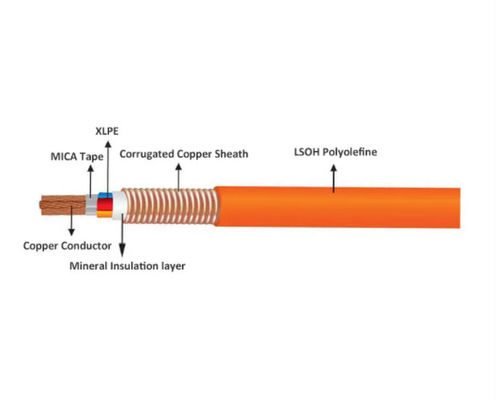

Condutor | Classe de cobre encalhada 2 do condutor |
| Isolação | fita1de mica, chama - retardador | |
| Enchimento | Fios de vidro | |
| núcleo que wraping | Envolvimento de núcleo com a fita da fibra de vidro como a chama-proteção | |
| Bainha | Cobre ondulado | |
| Coberta exterior (opcional) | PVC exterior da bainha da anticorrosão |
| Temperatura do serviço | 90°C |
| Temperatura da sobrecarga da emergência | 105°C |
| Procurar um caminho mais curto a temperatura | 250°C |
| Colocando a temperatura | não deve ser mais baixo do que 0°C |
| Raio de curvatura mínimo ao colocar | Único núcleo: r = diâmetro exterior do cabo de 6 x |
| Cor da bainha | A cor padrão é laranja, outras cores está disponível. |
1. Único núcleo
| Seção transversal do condutor (² do milímetro) | Estrutura do condutor | Espessura da isolação (milímetros) | Espessura de cobre da bainha (milímetros) | Diâmetro de Approx.cable (milímetro) | Resistência máxima do condutor em 20℃ (Ω/km) |
| 1×10 | 7 | 0,7 | 0,4 | 11,0 | 1,83 |
| 1×16 | 7 | 0,7 | 0,4 | 11,0 | 1,15 |
| 1×25 | 7 | 0,7 | 0,4 | 12,0 | 0,727 |
| 1×35 | 7 | 0,7 | 0,4 | 13,0 | 0,524 |
| 1×50 | 10 | 0,7 | 0,5 | 15,0 | 0,387 |
| 1×70 | 14 | 0,7 | 0,5 | 16,0 | 0,268 |
| 1×95 | 19 | 0,9 | 0,5 | 18,0 | 0,193 |
| 1×120 | 24 | 0,9 | 0,5 | 21,0 | 0,153 |
| 1×150 | 30 | 1,0 | 0,5 | 22,0 | 0,124 |
| 1×185 | 37 | 1,1 | 0,5 | 24,0 | 0,0991 |
| 1×240 | 48 | 1,1 | 0,6 | 28,0 | 0,0754 |
| 1×300 | 61 | 1,2 | 0,6 | 30,0 | 0,0601 |
| 1×400 | 61 | 1,4 | 0,6 | 33,0 | 0,0470 |
2. Núcleo 2 Core&3
| Seção transversal do condutor (² do milímetro) | Estrutura do condutor | Espessura da isolação (milímetros) | Espessura de cobre da bainha (milímetros) | Diâmetro de Approx.cable (milímetro) | Resistência máxima do condutor em 20℃ (Ω/km) |
| 2×1.5 | 1 | 1,6 | 0,4 | 11,0 | 12,1 |
| 2×2.5 | 1 | 1,7 | 0,4 | 11,0 | 7,41 |
| 2×4 | 1 | 1,8 | 0,4 | 12,0 | 4,61 |
| 2×6 | 1 | 2,0 | 0,4 | 12,0 | 3,08 |
| 2×10 | 7 | 2,2 | 0,4 | 14,0 | 1,83 |
| 2×16 | 7 | 2,4 | 0,4 | 16,0 | 1,15 |
| 2×25 | 7 | 0,7 | 0,5 | 20,0 | 0,727 |
| 2×35 | 7 | 0,7 | 0,5 | 22,0 | 0,524 |
| 2×50 | 10 | 0,7 | 0,5 | 24,0 | 0,387 |
| 2×70 | 14 | 0,7 | 0,5 | 29,0 | 0,268 |
| 2×95 | 19 | 0,7 | 0,5 | 33,0 | 0,193 |
| 2×120 | 24 | 0,7 | 0,5 | 36,0 | 0,153 |
| 2×150 | 30 | 0,9 | 0,6 | 38,0 | 0,124 |
| 3×1.5 | 1 | 0,9 | 0,4 | 11,0 | 12,1 |
| 3×2.5 | 1 | 1,0 | 0,4 | 11,0 | 7,41 |
| 3×4 | 1 | 1,1 | 0,4 | 12,0 | 4,61 |
| 3×6 | 1 | 1,1 | 0,4 | 13,0 | 3,08 |
| 3×10 | 7 | 1,2 | 0,4 | 15,0 | 1,83 |
| 3×16 | 7 | 1,4 | 0,4 | 17,0 | 1,15 |
| 3×25 | 7 | 1,6 | 0,5 | 21,0 | 0,727 |
| 3×35 | 7 | 1,7 | 0,5 | 23,0 | 0,524 |
| 3×50 | 10 | 1,8 | 0,5 | 27,0 | 0,387 |
| 3×70 | 14 | 2,0 | 0,6 | 27,0 | 0,268 |
| 3×95 | 19 | 2,2 | 0,6 | 30,0 | 0,193 |
| 3×120 | 24 | 2,4 | 0,6 | 33,0 | 0,153 |
| 3×150 | 30 | 0,7 | 0,6 | 36,0 | 0,124 |
3. Núcleo 4 Core&5
| Seção transversal do condutor (² do milímetro) | Estrutura do condutor | Espessura da isolação (milímetros) | Espessura de cobre da bainha (milímetros) | Diâmetro de Approx.cable (milímetro) | Resistência máxima do condutor em 20℃ (Ω/km) |
| 4×1.5 | 1 | 0,7 | 0,4 | 11,0 | 12,1 |
| 4×2.5 | 1 | 0,7 | 0,4 | 12,0 | 7,41 |
| 4×4 | 1 | 0,7 | 0,4 | 13,0 | 4,61 |
| 4×6 | 1 | 0,7 | 0,4 | 14,0 | 3,08 |
| 4×10 | 7 | 0,7 | 0,5 | 17,0 | 1,83 |
| 4×16 | 7 | 0,9 | 0,5 | 20,0 | 1,15 |
| 4×25 | 7 | 0,9 | 0,5 | 23,0 | 0,727 |
| 4×35 | 7 | 1,0 | 0,5 | 26,0 | 0,524 |
| 4×50 | 10 | 1,1 | 0,5 | 30,0 | 0,387 |
| 4×70 | 14 | 1,1 | 0,6 | 31,0 | 0,268 |
| 4×95 | 19 | 1,2 | 0,6 | 34,0 | 0,193 |
| 4×120 | 24 | 1,4 | 0,6 | 37,0 | 0,153 |
| 4×150 | 30 | 1,6 | 0,6 | 41,0 | 0,124 |
| 5×1.5 | 1 | 1,7 | 0,4 | 12,0 | 12,1 |
| 5×2.5 | 1 | 1,8 | 0,4 | 13,0 | 7,41 |
| 5×4 | 1 | 2,0 | 0,4 | 14,0 | 4,61 |
| 5×6 | 1 | 2,2 | 0,4 | 16,0 | 3,08 |
| 5×10 | 7 | 2,4 | 0,5 | 19,0 | 1,83 |
| 5×16 | 7 | 0,7 | 0,5 | 22,0 | 1,15 |
| 5×25 | 7 | 0,7 | 0,5 | 26,0 | 0,727 |
| 5×35 | 7 | 0,7 | 0,5 | 29,0 | 0,524 |
| 5×50 | 10 | 0,7 | 0,5 | 32,0 | 0,387 |
| 5×70 | 14 | 0,7 | 0,6 | 34,0 | 0,268 |
| 5×95 | 19 | 0,7 | 0,6 | 38,0 | 0,193 |
| 5×120 | 24 | 0,9 | 0,6 | 42,0 | 0,153 |
| 5×150 | 30 | 0,9 | 0,6 | 46,0 | 0,124 |
4. Núcleo 3+1 núcleo & 3+2
| Seção transversal do condutor (² do milímetro) | Estrutura do condutor | Espessura da isolação (milímetros) | Espessura de cobre da bainha (milímetros) | Diâmetro de Approx.cable (milímetro) | Resistência máxima do condutor em 20℃ (Ω/km) |
| 3×2.5+1×1.5 | 1 | 1,0 | 0,4 | 12,0 | 7,41 |
| 3×4+1×2.5 | 1 | 1,1 | 0,4 | 13,0 | 4,61 |
| 3×6+1×4 | 1 | 1,1 | 0,4 | 14,0 | 3,08 |
| 3×10+1×6 | 7 | 1,2 | 0,5 | 16,0 | 1,83 |
| 3×16+1×10 | 7 | 1,4 | 0,5 | 20,0 | 1,15 |
| 3×25+1×16 | 7 | 1,6 | 0,5 | 23,0 | 0,727 |
| 3×35+1×16 | 7 | 1,7 | 0,5 | 24,0 | 0,524 |
| 3×50+1×25 | 10 | 1,8 | 0,5 | 28,0 | 0,387 |
| 3×70+1×35 | 14 | 2,0 | 0,6 | 31,0 | 0,268 |
| 3×95+1×50 | 19 | 2,2 | 0,6 | 34,0 | 0,193 |
| 3×120+1×70 | 24 | 2,4 | 0,6 | 37,0 | 0,153 |
| 3×150+1×70 | 30 | 0,7 | 0,6 | 40,0 | 0,124 |
| 3×2.5+2×1.5 | 1 | 0,7 | 0,4 | 12,0 | 7,41 |
| 3×4+2×2.5 | 1 | 0,7 | 0,4 | 14,0 | 4,61 |
| 3×6+2×4 | 1 | 0,7 | 0,4 | 15,0 | 3,08 |
| 3×10+2×6 | 7 | 0,7 | 0,5 | 17,0 | 1,83 |
| 3×16+2×10 | 7 | 0,9 | 0,5 | 21,0 | 1,15 |
| 3×25+2×16 | 7 | 0,9 | 0,5 | 24,0 | 0,727 |
| 3×35+2×16 | 7 | 1,0 | 0,5 | 26,0 | 0,524 |
| 3×50+2×25 | 10 | 1,1 | 0,6 | 30,0 | 0,387 |
| 3×70+2×35 | 14 | 1,1 | 0,6 | 33,0 | 0,268 |
| 3×95+2×50 | 19 | 1,2 | 0,6 | 37,0 | 0,193 |
| 3×120+2×70 | 24 | 1,4 | 0,6 | 40,0 | 0,153 |
| 3×150+2×70 | 30 | 1,6 | 0,6 | 44,0 | 0,124 |
5. Núcleo 4+1
| Seção transversal do condutor (² do milímetro) | Estrutura do condutor | Espessura da isolação (milímetros) | Espessura de cobre da bainha (milímetros) | Diâmetro de Approx.cable (milímetro) | Resistência máxima do condutor em 20℃ (Ω/km) |
| 4×2.5+1×1.5 | 1 | 1,7 | 0,4 | 13,0 | 7,41 |
| 4×4+1×2.5 | 1 | 1,8 | 0,4 | 14,0 | 4,61 |
| 4×6+1×4 | 1 | 2,0 | 0,4 | 15,0 | 3,08 |
| 4×10+1×6 | 7 | 2,2 | 0,5 | 18,0 | 1,83 |
| 4×16+1×10 | 7 | 2,4 | 0,5 | 21,0 | 1,15 |
| 4×25+1×16 | 7 | 0,7 | 0,5 | 25,0 | 0,727 |
| 4×35+1×16 | 7 | 0,7 | 0,6 | 29,0 | 0,524 |
| 4×50+1×25 | 10 | 0,7 | 0,6 | 32,0 | 0,387 |
| 4×70+1×35 | 14 | 0,7 | 0,6 | 34,0 | 0,268 |
| 4×95+1×50 | 19 | 0,7 | 0,6 | 38,0 | 0,193 |
| 4×120+1×70 | 24 | 0,9 | 0,6 | 41,0 | 0,153 |
| 4×150+1×70 | 30 | 0,9 | 0,6 | 45,0 | 0,124 |
Nós somos capazes de encontrar as programações de entrega as mais restritas de acordo com pela ordem de compra. Encontrar o fim do prazo é sempre a prioridade máxima como todo o atraso na entrega do cabo pode contribuir ao atraso do projeto e à excedente de custo totais.
O cabo é fornecido em carretéis de madeira, em umas caixas onduladas e em umas bobinas. As extremidades de cabo são seladas com a fita autoadesiva de BOPP e os tampões de selagem não-hygroscopic para proteger as extremidades de cabo da umidade. A marcação exigida será imprimida com um material à prova de intempéries nas partes externas do cilindro de acordo com a exigência de cliente.
▼Dados do cilindro de cabo:
| CILINDROS DE CABO | Diâmetro de D1=Flange (milímetro) | Largura de W=Useful (milímetros) | Diâmetro de D2=Barrel (milímetro) |
 |
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼Porto da entrega:
 |
 |
 |
| Porto de Shenzhen | Porto de Hong Kong |
Porto de Guangzhou |
▼Opções pedindo:
Para a cotação/fontes alertas certifique-se por favor que seus inquéritos e suas ordens estão fixando os seguintes dados:
1 padrão internacional ou especial. (Alternativamente, o uso preciso do cabo.)
Tensão 2 avaliado.
3 condutores de cobre ou de alumínio.
Tamanho 4 de cada condutor.
Material de isolação 5: PVC XLPE ou outro.
Número 6 e identificação dos condutores.
Outras 7 exigências.
8 embalando.
9 exigido prazo de entrega.
Validez exigida 10.
Se este parece toda pouco um demasiado técnico para você, a seguir porque não obter em contato connosco. Nós olhamos para a frente a ajudá-lo em identificar os melhores produtos para sua aplicação específica e em responder todas as perguntas que você possa ter.
