| Nome da marca: | DONGJIAXIN |
| Número do modelo: | WDZ-YJV |
| Quantidade mínima: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L/C, T/T |
| Capacidade de fornecimento: | 100KM/Week |
|
Aplicações de cabos resistentes ao fogo Estes cabos são utilizados para fornecimento de eletricidade em sistemas de instalação de baixa tensão. São adequados para instalação em ambientes internos e externos, em dutos de cabos, subterrâneos, em estações de energia e comutação, distribuições locais de energia, plantas industriais, onde não há risco de danos mecânicos. 1. Condutores Os condutores devem ser de Classe 1 ou Classe 2 de cobre recozido liso ou revestido de metal ou de alumínio liso ou liga de alumínio, ou de Classe 5 de cobre liso ou revestido de metal de acordo com IEC 60228. O material e a espessura do XLPE devem estar de acordo com IEC 60502 ou BS 5467, classificados para operação contínua a 90°C. Os revestimentos internos podem ser extrudados ou lapidados. Para cabos com núcleos circulares, exceto cabos com mais de cinco núcleos, uma cobertura interna sobreposta somente será permitida se os interstícios entre os núcleos estiverem substancialmente preenchidos. Um aglutinante adequado é permitido antes da aplicação de um revestimento interno extrudado. O material é compatível com o material isolante. Os materiais usados para revestimentos internos e enchimentos devem ser adequados para a temperatura de operação do cabo e compatíveis com o material isolante. Para cabos sem halogênio, o revestimento interno e os enchimentos também devem ser compostos sem halogênio. Fios de alumínio/aço galvanizado/aço aplicados helicoidalmente sobre o revestimento interno conforme IEC 60502-1, ou fitas duplas de alumínio/aço e fio de cobre/cobre estanhado também podem ser fabricados mediante solicitação. A bainha externa deve ser de PVC extrudado tipo ST1/ST2 conforme IEC 60502-1, polietileno tipo ST3/ST7, composto livre de halogênio ST8, policloropreno, polietileno clorossulfonado ou polímeros similares, tipo SE1 também estão disponíveis mediante solicitação. Os cabos podem ser fornecidos com revestimento externo de PVC retardador de chama especial para atender aos requisitos de teste de chama da IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, material livre de halogênio em conformidade com IEC60754-1/2 e IEC 60684-2.

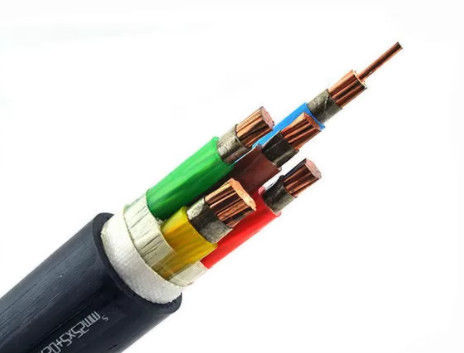

7.Construções Condutor: Condutor sólido ou trançado de cobre recozido simples (classe 1 ou 2) em conformidade com BS EN 60228 Isolamento: XLPE (polietileno reticulado) avaliado em 90 ℃ Entretela: Poliolefina retardante de chama LSOH, preta Blindagem: SWA (Blindagem de Fio de Aço) Bainha: Poliolefina retardante de chama LSOH, preta
Palavras-chave: #Cabo#Fio #Fioecabo #Caboelétrico #Caboflexível #CaboXLPE #CaboLAN #CaboControlável #CaboLSZH #CaboDJX #Fabricantedecabo #Fábricadecabo #Fornecedordecabo #Provedordecabo #Atacadodecabo #Cabodeborracha #Cabodepotência #CaboSolar
|
| Tipo de produto | Estrutura do condutor (mm) | Espessura do isolamento (mm) | Espessura da bainha (mm) | Aprox. diâmetro do cabo (mm) | Resistência máxima do condutor a 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1,0 | 1.4 | 6,0 | 4,61 |
| 1x6 | 1 | 1,0 | 1.4 | 6,5 | 3.08 |
| 1x10 | 7 | 1,0 | 1.4 | 7.6 | 1,83 |
| 1x16 | 7 | 1,0 | 1.4 | 8.6 | 1,15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12,5 | 0,387 |
| 1x70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1,5 | 16,5 | 0,193 |
| 1×120 | 24 | 1.6 | 1,5 | 18.2 | 0,153 |
| 1×150 | 30 | 1,8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2,0 | 1.7 | 22.2 | 0,0991 |
| 1x240 | 48 | 2.2 | 1,8 | 24,9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1,9 | 27,5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2,0 | 30,8 | 0,0470 |
|
|
|
|
|||
| A1 – Parede isolada termicamente (Single-core) | A2 – Parede isolada termicamente (multi-core) | B1 – Eletroduto aparente (Single-core) | B2 – Eletroduto aparente (multi-core) | |||
|
|
|
|
|||
| B1 – Eletroduto em alvenaria (Single-core) | B1 – Eletroduto em alvenaria (multi-core) | C – Na parede | C – No teto | |||
|
|
|
|
|||
| C – Bandeja não perfurada | F – Bandeja perfurada (Single-core) | F – Bandeja perfurada (multi-core) | F –Suspenso (Single-core) | |||
|
|
|
|
|||
| E – Suspenso (multi-core) | B2 – Espaço de construção | B2 – Espaço de construção | B1 – Eletroduto (Single-core) | |||
|
|
|
|
|||
| B2 – Eletroduto (Multi-core) | B2 – Canal fechado embutido no piso (multi-core) | B2 – Canal fechado embutido no piso (multi-core) | B1 – Pista ventilada embutida no piso | |||
|
|
|||||
| C – Embutido na alvenaria | D – Enterrado em proteção mecânica adicional | |||||
* Dimensões e especificações podem ser alteradas sem aviso prévio.
▼Padrões e Certificados:
Internacional: IEC 60502-1
Nacional:GB/T 12706.1-2008
Somos capazes de atender aos mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
▼ Dados do tambor de cabo:
| TAMBOR DE CABO | D1=Diâmetro do Flange(mm) | W=Largura Útil (mm) | D2 = Diâmetro do cano (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Porto de entrega:
|
|
|
| Porto deShenzhen | Porto de Hong Kong |
Porto de Cantão
|
▼ Parâmetros técnicos:
1. Núcleo Único
| Seção transversal do condutor (mm²) | Estrutura condutora | Espessura do isolamento (mm) | espessura da bainha (mm) | Diâmetro aproximado do cabo (mm) | Resistência máxima do condutor a 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6,0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6,9 | 4,61 |
| 1x6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1x10 | 7 | 0,7 | 1.4 | 8.4 | 1,83 |
| 1x16 | 7 | 0,7 | 1.4 | 9.4 | 1,15 |
| 1×25 | 7 | 0,9 | 1.4 | 11,0 | 0,727 |
| 1×35 | 7 | 0,9 | 1.4 | 12,0 | 0,524 |
| 1×50 | 10 | 1,0 | 1.4 | 13.3 | 0,387 |
| 1x70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1,5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1,5 | 19,0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20,9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23,0 | 0,0991 |
| 1x240 | 48 | 1.7 | 1.7 | 25,7 | 0,0754 |
| 1×300 | 61 | 1,8 | 1,8 | 28,3 | 0,0601 |
| 1×400 | 61 | 2,0 | 1,9 | 31,6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2,0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 núcleos e 3 núcleos
| Seção transversal do condutor (mm²) | Estrutura condutora | Espessura do isolamento (mm) | espessura da bainha (mm) | Diâmetro aproximado do cabo (mm) | Resistência máxima do condutor a 20℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1,8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1,8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1,8 | 12.4 | 4,61 |
| 2x6 | 1 | 0,7 | 1,8 | 13.2 | 3.08 |
| 2x10 | 7 | 0,7 | 1,8 | 15.4 | 1,83 |
| 2x16 | 7 | 0,7 | 1,8 | 17.4 | 1,15 |
| 2x25 | 7 | 0,9 | 1,8 | 20.6 | 0,727 |
| 2x35 | 7 | 0,9 | 1,8 | 22.6 | 0,524 |
| 2x50 | 10 | 1,0 | 1,8 | 26.2 | 0,387 |
| 2x70 | 14 | 1.1 | 1,8 | 29,8 | 0,268 |
| 2x95 | 19 | 1.1 | 1,9 | 34,0 | 0,193 |
| 2x120 | 24 | 1.2 | 2,0 | 37,4 | 0,153 |
| 2x150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45,6 | 0,0991 |
| 2x240 | 48 | 1.7 | 2,5 | 51,0 | 0,0754 |
| 2x300 | 61 | 1,8 | 2.6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2,0 | 2.9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1,8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1,8 | 12.1 | 7.41 |
| 3x4 | 1 | 0,7 | 1,8 | 13.2 | 4,61 |
| 3x6 | 1 | 0,7 | 1,8 | 14,0 | 3.08 |
| 3x10 | 7 | 0,7 | 1,8 | 16.4 | 1,83 |
| 3x16 | 7 | 0,7 | 1,8 | 18,6 | 1,15 |
| 3x25 | 7 | 0,9 | 1,8 | 22,0 | 0,727 |
| 3x35 | 7 | 0,9 | 1,8 | 24.2 | 0,524 |
| 3×50 | 10 | 1,0 | 1,8 | 28,0 | 0,387 |
| 3x70 | 14 | 1.1 | 1,9 | 32.1 | 0,268 |
| 3x95 | 19 | 1.1 | 2,0 | 36,4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40,3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44,3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49,1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54,9 | 0,0754 |
| 3x300 | 61 | 1,8 | 2.7 | 60,1 | 0,0601 |
| 3×400 | 61 | 2,0 | 3,0 | 67,4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75,3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 núcleos e 5 núcleos
| Seção transversal do condutor (mm²) | Estrutura condutora | Espessura do isolamento (mm) | espessura da bainha (mm) | Diâmetro aproximado do cabo (mm) | Resistência máxima do condutor a 20℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1,8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1,8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1,8 | 14.3 | 4,61 |
| 4x6 | 1 | 0,7 | 1,8 | 15.3 | 3.08 |
| 4x10 | 7 | 0,7 | 1,8 | 18,0 | 1,83 |
| 4x16 | 7 | 0,7 | 1,8 | 20.4 | 1,15 |
| 4x25 | 7 | 0,9 | 1,8 | 24.3 | 0,727 |
| 4×35 | 7 | 0,9 | 1,8 | 26,7 | 0,524 |
| 4×50 | 10 | 1,0 | 1,8 | 30,8 | 0,387 |
| 4x70 | 14 | 1.1 | 2,0 | 35,4 | 0,268 |
| 4x95 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 4x120 | 24 | 1.2 | 2.3 | 44,9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49,3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1,8 | 3,0 | 67,2 | 0,0601 |
| 4×400 | 61 | 2,0 | 3.3 | 75,3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1,8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1,8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1,8 | 15.6 | 4,61 |
| 5×6 | 1 | 0,7 | 1,8 | 16,7 | 3.08 |
| 5×10 | 7 | 0,7 | 1,8 | 19.6 | 1,83 |
| 5×16 | 7 | 0,7 | 1,8 | 22.3 | 1,15 |
| 5×25 | 7 | 0,9 | 1,8 | 26,7 | 0,727 |
| 5×35 | 7 | 0,9 | 1,8 | 29,4 | 0,524 |
| 5×50 | 10 | 1,0 | 1,9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39,1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44,7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60,6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3,0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1,8 | 3.2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2,0 | 3.5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0,0283 |
4. 3+1Núcleo e 3+2 Núcleos
| Seção transversal do condutor (mm²) | Estrutura condutora | Espessura do isolamento (mm) | espessura da bainha (mm) | Diâmetro aproximado do cabo (mm) | Resistência máxima do condutor a 20℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1,8 | 12,9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1,8 | 14,0 | 4,61 |
| 3×6+1×4 | 1 | 0,7 | 1,8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1,8 | 17.3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1,8 | 19,8 | 1,15 |
| 3×25+1×16 | 7 | 0,9 | 1,8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1,8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1,0 | 1,8 | 29,4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1,9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38,1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2,5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1,8 | 2.8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2,0 | 3.1 | 70,1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78,3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92,1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1,8 | 13,8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1,8 | 15.1 | 4,61 |
| 3×6+2×4 | 1 | 0,7 | 1,8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1,8 | 18,5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1,8 | 21.3 | 1,15 |
| 3×25+2×16 | 7 | 0,9 | 1,8 | 24,9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1,8 | 26,6 | 0,524 |
| 3×50+2×25 | 10 | 1,0 | 1,8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2,0 | 35,6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2,5 | 54,2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60,3 | 0,0754 |
| 3×300+2×150 | 61 | 1,8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2,0 | 3.2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83,1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
▼Opções de pedido:
Para cotação/suprimentos imediatos, certifique-se de que suas dúvidas e seus pedidos estejam protegidos pelos seguintes dados:
1 Norma Internacional ou Especial. (Como alternativa, o uso preciso do cabo.)
2 Tensão nominal.
3 condutores de cobre ou alumínio.
4 Tamanho de cada condutor.
5 Material de isolamento: PVC XLPE ou outros.
6 Número e identificação dos condutores.
7 Outros requisitos.
8 Embalagem.
9 Prazo de entrega necessário.
10 Validade exigida.
Se tudo isso parece um pouco técnico demais para você, por que não entrar em contato conosco. Estamos ansiosos para ajudá-lo a identificar os melhores produtos para sua aplicação específica e responder a quaisquer perguntas que você possa ter.
