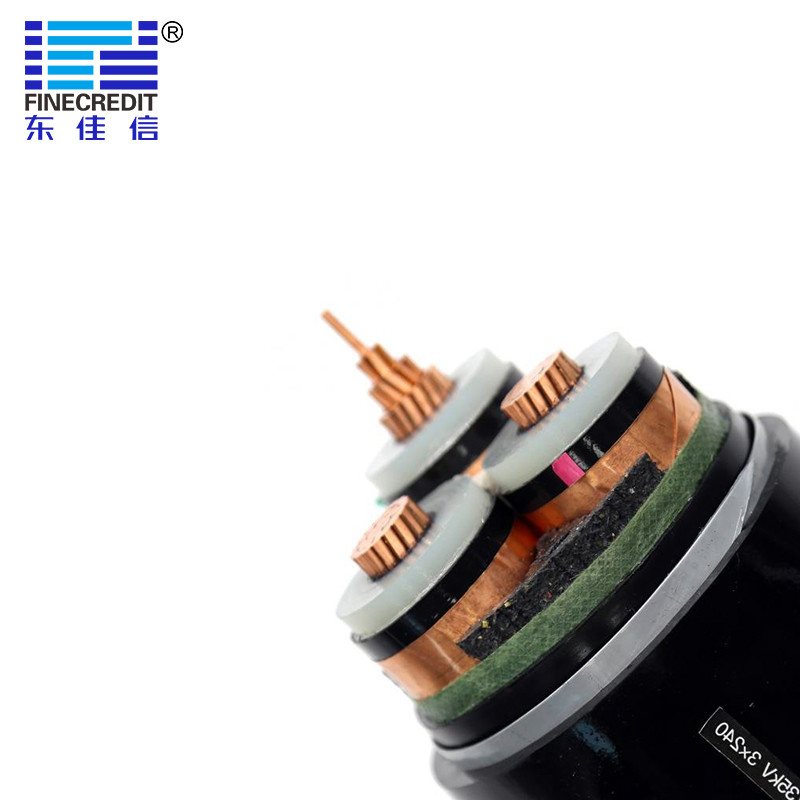

Cabo distribuidor de corrente de YJV22 8.7/15KV milivolt, cabo do condutor N2XSY do cobre de OFC

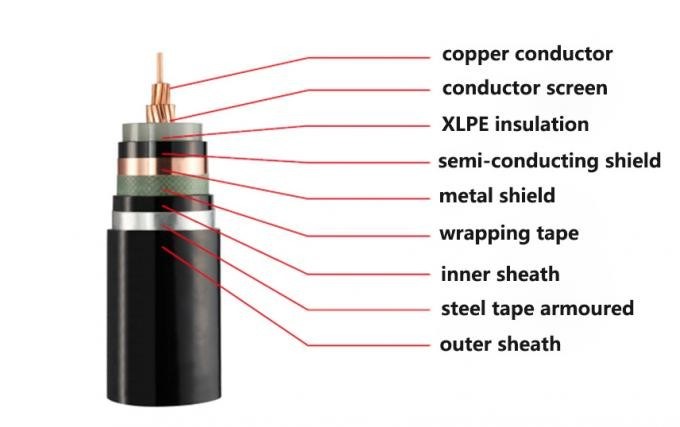

1. Construção

• Condutor: Cobre recozido planície que cumpre com a classe 1 ou 2. do IEC 60228.
• Maestro Screen: A tela de condutor consiste em uma camada expulsa de composto não metálico, semi-conduzindo ligado firmemente à isolação para excluir todos os vácuos do ar.
• Isolação: XLPE
• Tela de Insulaton: Fita de cobre dobro ou fios de cobre aplicada helicoidal com fita de cobre
• Bainha da separação (para cabo blindado): A bainha da separação compreende uma camada do PVC, do PE ou de LSZH expulso, aplicados sob a armadura.
• Fundamento dobrado: O fundamento dobrado consiste em telas de tecelagem não do poliéster.
• Armadura (para cabo blindado): Armadura galvanizada do fio de aço
• Bainha exterior: O PVC, o PE ou LSZH podem ser oferecidos como uma opção

2. Condição da instalação e da operação

• Temperatura de funcionamento: até 90°C
• Procurar um caminho mais curto a temperatura (uma duração máxima de 5 segundos): 250°C
• Raio de curvatura: 12 x OD
• Circunstâncias de avaliação atuais:
• Temperatura à terra: 20°C
• Temperatura ambiental (ar): 30°C
• Profundidade do solo: 0.8m
• Resistência térmica do solo: 1.5K•m/W

3. Parâmetros técnicos

4. Características

• Resistência térmica: A malha XLPE tem a resistência térmica excelente. Não decompõe sob o °C 200 e a carbonização, temperatura de trabalho a longo prazo é 90 o °C, vida quente até 40 anos.
• Desempenho da isolação: XLPE mantém as boas características da isolação do PE, e os aumentos mais ulteriores de resistência de isolação. O tangente do ângulo de perda dielétrica é muito pequeno, e não é afetado pela temperatura.
• Propriedades mecânicas: A dureza, a rigidez, a resistência de abrasão e a resistência de impacto de XLPE são melhorado devido ao estabelecimento de ligações químicas novas entre macromoléculas, assim compensando pela vulnerabilidade do PE ao esforço ambiental e ao rachamento.
• Resistência química: XLPE tem a resistência forte do ácido e do alcaloide e a resistência de óleo, e seus produtos da combustão são dióxido principalmente da água e de carbono, que são menos prejudiciais ao ambiente e cumprem as exigências da proteção contra incêndios moderna.

5. Aplicação

Os cabos são projetados para a distribuição da corrente elétrica com a tensão nominal Uo/U que varia de 1.8/3KV a 26/35KV e a frequência 50Hz. São apropriados para a instalação na maior parte em estações da fonte de alimentação, dentro e em canais de cabo, fora, no subsolo e na água assim como para a instalação em bandejas de cabo para indústrias, painéis de comando e centrais elétricas.

5.Details

Laboratório de CNSA

o Instituto de Tecnologia avançado do cabo da segurança 3S com 7 laboratórios, foi estabelecido no grupo de Finecredit,

incluindo o laboratório elétrico do desempenho, laboratório mecânico do desempenho, laboratório de teste da combustão,

O laboratório de alta frequência, etc. equiparam-se com o equipamento mais de 50 avançado e as tecnologias.

▼Packing&Delivery:

Nós somos capazes de encontrar as programações de entrega as mais restritas de acordo com pela ordem de compra. Encontrando o fim do prazo

é sempre a prioridade máxima enquanto todo o atraso na entrega do cabo pode contribuir ao atraso do projeto e à excedente de custo totais.
O cabo é fornecido em carretéis de madeira, em umas caixas onduladas, e em umas bobinas. As extremidades de cabo são seladas com o BOPP autoadesivo

fita e tampões de selagem não-hygroscopic para proteger a extremidade de cabo da umidade. A marcação exigida será imprimida

com um material à prova de intempéries nas partes externas do cilindro de acordo com as exigências de clientes.
